вторник, 29 декабря 2020 г.
YX8115 как Высокоэффективный Преобразователь для LED-фонаря
собственно из него выдержки:
В качестве конденсаторов рекомендована ёмкость 10-100 мкФ, а диоды - Шоттки 1N5817, 1N5819. Остаётся только догадываться, что за внутреннюю схему применили китайские инженеры, а скорее всего просто скопировали из другой разработки. В ближайшем приближении внутренняя схема образно представляет из себя биполярный транзистор с большим значением h21e.
Стоимость YX8115 составляет 84 ₽ за 10 шт., которые мной и были приобретены с другими деталями. Что касается практического применения данной «микры», то мной пока опробована первая схема с одним сверхярким светодиодом:
Результаты получены следующие: ток через светодиод составляет 150 мА, работоспособность схема сохраняет при разряде батареи до 1,1 В.
воскресенье, 27 декабря 2020 г.
пятница, 18 декабря 2020 г.
суббота, 5 декабря 2020 г.
керосин
Все

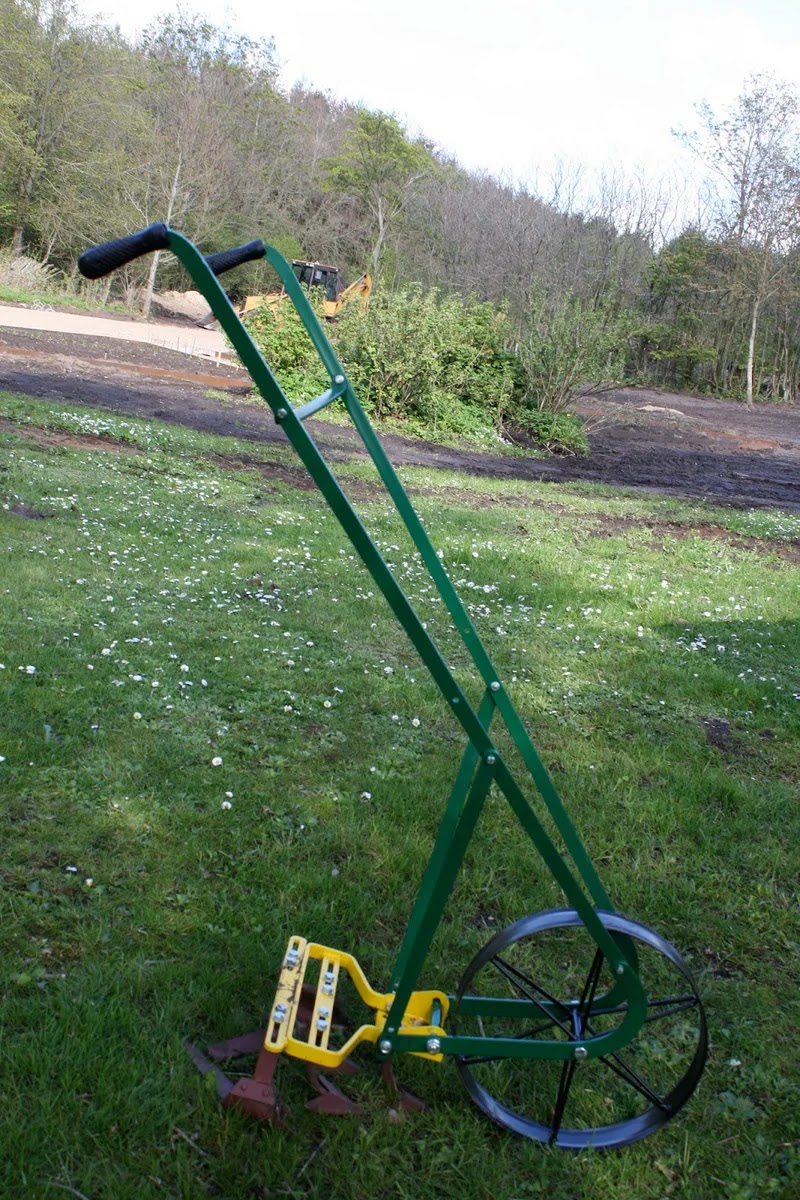

гда высаживаю морковь на огороде, но вот порой, я тратил уйму времени и сил на уход за культурами. Особенно сильно мне надоедала борьба с сорняками, которые росли на морковных грядках словно на дрожжах. И вот тогда, мне подсказали, что побороть эту напасть можно при помощи керосина. Оказывается, многие дачники давно используют керосин при уходе за морковью. Он выступает отличным средством не только для избавления от сорняков, но еще и для борьбы со многими вредителями, например, с морковными мухами, медведками, тлей. Подходит он и для профилактики этих напастей. Хочу сказать сразу, что керосин не является панацеей от всех сорняков. В частности, с его помощью не удастся справиться с тем же хвощом. Но вот со многими другими сорными растениями, керосин позволит справиться за пару дней. При правильном применении керосин полностью безопасен для моркови. Он не накапливается в почве и быстро испаряется. Среди прочих преимуществ можно отметить простоту применения и его низкую стоимость. Когда и как обрабатывать грядки Проводить обработку грядки керосином желательно несколько раз за сезон. Первая процедура осуществляется еще до высадки моркови. Вторая обработка проводится при появлении на растениях 2-3 листков. Эти две процедуры незаменимы для защиты от прорастания сорняков. Проводить обработки можно и в дальнейшем. Но за пару месяцев до сбора урожая, процедуры следует прекратить. Для приготовления раствора требуется внести в 5 л емкость с водой 200 мл керосина. Жидкость хорошо перемешивается. Грядки поливаются раствором. Также раствор можно использовать и для опрыскивания. Этот вариант особенно актуален для защиты от вредителей, например, морковных мух. Полив грядок с морковью нужно проводить в сухую, безветренную погоду. Предварительно, почва хорошо поливается отстоявшейся водой. Лучше всего обрабатывать грунт утром или вечером, так как солнце может спровоцировать ожог зеленой массы. При правильном использовании керосина, можно гарантировано справиться со многими сорняками. Поможет он и для избавления от морковных мух. Я использую керосин уже 4 года, и всегда доволен
гда высаживаю морковь на огороде, но вот порой, я тратил уйму времени и сил на уход за культурами. Особенно сильно мне надоедала борьба с сорняками, которые росли на морковных грядках словно на дрожжах. И вот тогда, мне подсказали, что побороть эту напасть можно при помощи керосина. Оказывается, многие дачники давно используют керосин при уходе за морковью. Он выступает отличным средством не только для избавления от сорняков, но еще и для борьбы со многими вредителями, например, с морковными мухами, медведками, тлей. Подходит он и для профилактики этих напастей. Хочу сказать сразу, что керосин не является панацеей от всех сорняков. В частности, с его помощью не удастся справиться с тем же хвощом. Но вот со многими другими сорными растениями, керосин позволит справиться за пару дней. При правильном применении керосин полностью безопасен для моркови. Он не накапливается в почве и быстро испаряется. Среди прочих преимуществ можно отметить простоту применения и его низкую стоимость. Когда и как обрабатывать грядки Проводить обработку грядки керосином желательно несколько раз за сезон. Первая процедура осуществляется еще до высадки моркови. Вторая обработка проводится при появлении на растениях 2-3 листков. Эти две процедуры незаменимы для защиты от прорастания сорняков. Проводить обработки можно и в дальнейшем. Но за пару месяцев до сбора урожая, процедуры следует прекратить. Для приготовления раствора требуется внести в 5 л емкость с водой 200 мл керосина. Жидкость хорошо перемешивается. Грядки поливаются раствором. Также раствор можно использовать и для опрыскивания. Этот вариант особенно актуален для защиты от вредителей, например, морковных мух. Полив грядок с морковью нужно проводить в сухую, безветренную погоду. Предварительно, почва хорошо поливается отстоявшейся водой. Лучше всего обрабатывать грунт утром или вечером, так как солнце может спровоцировать ожог зеленой массы. При правильном использовании керосина, можно гарантировано справиться со многими сорняками. Поможет он и для избавления от морковных мух. Я использую керосин уже 4 года, и всегда доволен
четверг, 3 декабря 2020 г.
суббота, 21 ноября 2020 г.
среда, 18 ноября 2020 г.
воскресенье, 30 августа 2020 г.
пятница, 28 августа 2020 г.
пятница, 21 августа 2020 г.
вторник, 28 июля 2020 г.
воскресенье, 26 июля 2020 г.
четверг, 23 июля 2020 г.
среда, 22 июля 2020 г.
вторник, 21 июля 2020 г.
понедельник, 20 июля 2020 г.
суббота, 18 июля 2020 г.
вторник, 14 июля 2020 г.
воскресенье, 12 июля 2020 г.
суббота, 11 июля 2020 г.
понедельник, 6 июля 2020 г.
тпп288
ТРАНСФОРМАТОР ТПП-288-127/220-50
- Сердечник: ШЛМ25х40
- Мощность: 90 Вт
- Ток первичной обмотки: 0,9/0,53 А
- Масса: 2,1 кг
Таб.1. Электрические параметры трансформатора ТПП288-127/220-50 и ТПП288-220-50
Трансформаторы ТПП288 на 220 В выпускаются начиная с 1979 г.(обозначаются как ТПП288-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.
Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТПП288 на 220 В такие же, как у соответствующих трансформаторов ТПП288 на 127/220 В.
Напряжение на отводах первичных обмоток трансформаторов ТПП288 на 127/220 В:
- между выводами 1 и 2, 6 и 7 - 7 В;
- между выводами 2 и 3, 7 и 8 - 100 В;
- между выводами 3 и 4, 8 и 9 - 20 В;
- между выводами 4 и 5, 9 и 10 - 11 В.
При использовании трансформаторов ТПП288-127/220 на 127 В необходимо:
- соединить выводы 1 и 6, 4 и 9, при этом первичные обмотки 1-6 и 4-9 соединяются последовательно;
- подать напряжение 127 В на выводы 1 и 4 (6 и 9).
При использовании трансформаторов ТПП288-127/220 на 220 В необходимо:
- соединить выводы 3 и 7;
- подать напряжение 220 В на выводы 2 и 9.
- или соединить выводы 4 и 7;
- подать напряжение 220 В на выводы 2 и 8.
| Рис1. Электрическая принципиальная схема трансформатора питания ТПП288 на 50 Гц, 127/220 В |
| Рис2. Электрическая принципиальная схема трансформатора питания ТПП288 на 50 Гц, 220 В |
В трансформаторах ТПП288 возможно последовательное и параллельное согласное соединение вторичных обмоток. Последовательное включение различных вторичных обмоток позволяет подобрать необходимое выходное напряжение, параллельное - повысить мощность на выходных обмотках. При последовательном включении обмоток с разными допустимыми токами ток через обмотки не должен превышать минимально допустимого. Параллельное соединение допускается только для тех обмоток, напряжение на зажимах которых одинаковы.
воскресенье, 28 июня 2020 г.
суббота, 27 июня 2020 г.
пятница, 26 июня 2020 г.
четверг, 25 июня 2020 г.
Как увеличить давление у вибрационного насоса "Ручеек", "Малыш", "Вихрь"...
Как увеличить давление у вибрационного насоса "Ручеек", "Малыш", "Вихрь"...
среда, 24 июня 2020 г.
вторник, 23 июня 2020 г.
фм прием
Схема простого УКВ ЧМ радиоприемника с ФАПЧ (КТ315, питание 1,5В)
Самодельный УКВ ЧМ приемник на трех транзисторах КТ315 с ФАПЧ и низковольтным питанием от одного элемента 1,5В. УКВ ЧМ приемник выполнен на базе радиоприемного устройства прямого преобразования с ФАПЧ.
Схема приемника
Радиочастотный каскад приемника собран на транзисторе VT1 и представляет собой преобразователь частоты с совмещенным гетеродином, выполняющий одновременно функции синхронного детектора. Антенной приемника служит провод головного телефона.
Принятый ею сигнал радиовещательной станции поступает на входной контур L1С2, настроенный на среднюю частоту принимаемого УКВ диапазона (70 МГц) и далее на базу транзистора VT1.
Как гетеродин, этот транзистор включен по схеме ОБ, а как преобразователь частоты - по схеме ОЭ. Гетеродин перестраивается в диапазоне частот 32,9...36,5 МГц, так что частота его второй гармоники лежит в границах радиовещательного УКВ диапазона (65,8...73 МГц).
Контур L2C5 настроен на частоту вдвое меньшую, чем входной контур L1С2, а поскольку преобразование происходит на второй гармонике гетеродина, разностная частота оказывается лежащей в звуковом диапазоне частот.
Усиление сигнала разностной частоты обеспечивает тот же транзистор VT1, который, как синхронный детектор, включен по схеме ОБ. Усилитель ЗЧ приемника двухкаскадный. Каскад предварительного усиления выполнен на транзисторе VT2, а каскад усиления мощности - на транзисторе VT3.
Прослушивают принятые передачи на головной телефон BF1 (ТМ-4). Выходная мощность усилителя ЗЧ на нагрузке сопротивлением 8 0м при питании от одного элемента А332 (1,5 В) около 3 мВт, что вполне достаточно для работы на головной телефон. Ток, потребляемый приемником от источника питания, не превышает 10 мА.
Рис. 1. Схема самодельного транзисторного УКВ FM радиоприемника с ФАПЧ и низковольтным питанием.
Детали и монтаж
Приемник можно собрать в любом малогабаритном корпусе. Монтаж навесной. Резисторы - МЛТ-0,125, оксидные конденсаторы - К50-6, подстроечные - любые с воздушным диэлектриком, остальные КМ, КЛС.
Катушки L1 и L2 бескаркасные. Внутренний диаметр намотки - 5 мм, шаг намотки - 2 мм, Катушка L1 содержит 6 (с отводом от середины), а L2 - 20 витков провода ПЭВ-2 0,56.
Катушки L3, L4 содержат по 200 витков провода ПЭЛ 0,06. Их наматывают на ферритовом (М400НН) стержне диаметром 2 и длиной 10 мм в два провода.
Транзистор VT1 можно заменить на КТ3102Б, при этом чувствительность приемника повысится.
Налаживание
Налаживание приемника начинают с усилителя ЗЧ. Режим работы транзисторов VT2, VT3 устанавливают подбором резистора R5 до получения коллекторного тока покоя транзистора VT3, равного 6...9 мА.
Режим гетеродина регулируют подбором резистора R1, уровень второй гармоники гетеродина - конденсатором С6. Границы принимаемого диапазона частот устанавливают изменением индуктивности катушки L2.
Входной контур настраивают конденсатором С2, ориентируясь на максимальную полосу удержания сигналов принимаемых радиостанций. По диапазону приемник перестраивают конденсатором С7.
Литература: 500 схем для радиолюбителей (Радиоприемники). 1998.
пятница, 17 апреля 2020 г.
четверг, 16 апреля 2020 г.
вторник, 14 апреля 2020 г.
понедельник, 13 апреля 2020 г.
prejbras
Ниже приведена схема сверхнизковольтного автогенераторного преобразователя напряжения всего на одном транзистор. КПД где-то 80% и зависит от тока нагрузки и может доходить до 94%.
От нее можно запитать: 80% радиомикрофонов, светодиодную подсветку (работает очень долго), УНЧ, приемники, микросхемы энерго-зависимой памяти, можно использовать как переносной зарядник для мобилы купив 1 батарейку. Отличное устройство чтобы делать батарейкам СМЕРТЬ.
Технические характеристики
Напряжение питания 1,5 вольт.
Запускается автогенератор при напряжении не ниже 390 милливольт и сохраняет свою работоспособность при напряжении 200 милливольт и ниже!
Может быть использован для генерации низкочастотных колебаний в жестких условиях напряжения питания (например от одного модуля солнечной батареи)!
Транзистор можно попробовать поменять на ГТ402-4, ГТ703 ГТ705 ИЛИ ИМ ПОДОБНЫЕ ОСТАЛЬНЫЕ НЕ ПОДОЙДУТ!
Если преобразователь откажется работать, то необходимо поменять концы вторичной обмотки!
С1 главным образом влияет на КПД.
Трансформатор преобразователя - это ферритовое колечко проницаемостью где-то 2000HH внутренний диаметр 8мм остальное 5мм. 10 витков провода 1.3 мм и 53 витка провода 0.5 мм .
Способ намотки трансформатора: сперва наматыв
воскресенье, 12 апреля 2020 г.
суббота, 11 апреля 2020 г.
пятница, 10 апреля 2020 г.
среда, 8 апреля 2020 г.
доработка садового светильника
Такой доработке подвергся светильник торговой марки Wolta Solar. Он имеет форму цилиндра диаметром 45 и высотой 28 мм. Размеры солнечной батареи — 25x25 мм, ёмкость Ni-Cd аккумулятора — 300 мА-ч (типоразмер 2/3 ААА). Преобразователь напряжения собран на микросхеме YX8018. Все элементы, кроме аккумулятора и солнечной батареи, установлены на печатной плате. Поскольку светильник рассчитан на непрерывное свечение в течение нескольких часов, то чтобы энергии аккумулятора на это хватило, через осветительный светодиод протекает небольшой ток (2...3 мА). Это достигается установкой в преобразователе напряжения накопительного дросселя с большой индуктивностью (0,5... 1 мГн).
В этом светильнике в качестве выключателя применён малогабаритный переключатель на одно направление и два положения. Это упростило доработку, поскольку он используется как выключатель фонаря. Основная цель доработки — установка дополнительных светодиодов и повышение яркости их свечения. Схема доработанного светильника представлена на рис. 1.
В этом светильнике в качестве выключателя применён малогабаритный переключатель на одно направление и два положения. Это упростило доработку, поскольку он используется как выключатель фонаря. Основная цель доработки — установка дополнительных светодиодов и повышение яркости их свечения. Схема доработанного светильника представлена на рис. 1.
Все изменения выделены красным цветом. "Штатный" светодиод удалён, и взамен него установлены три светодиода белого цвета свечения диаметром 5 мм от светодиодного фонаря. Для этого в корпусе светильника нужно увеличить размер отверстия для них. С целью повышения яркости применен дроссель с меньшей индуктивностью (20...30 мкГн), он намотан на ферритовом кольцевом магнитопроводе с внешним диаметром 6 и высотой 3 мм от трансформатора электронного балласта компактной люминесцентной лампы и содержит четыре витка провода ПЭВ-2 0,4. Дроссель можно разместить в любом месте внутри корпуса и закрепить термоклеем.
Солнечная батарея подключена к аккумулятору через диод VD1. Этот диод необходим, поскольку он не позволяет аккумулятору разряжаться через солнечную батарею. Хотя ток разрядки невелик, через одну-две недели аккумулятор может существенно разрядиться. В то же время этот диод практически не влияет на процесс зарядки, поскольку номинальное напряжение солнечной батареи около 2,5 В. Зарядка аккумулятора возможна при выключенном фонаре. Для этого необходимо осветить солнечную батарею источником света — чем ярче освещение, тем больше зарядный ток. При среднем освещении ток зарядки не превысит нескольких миллиампер, поэтому перезарядки аккумулятора не произойдёт. Внешний вид фонаря показан на рис. 2.
Его можно использовать и как брелок для связки ключей.
Солнечная батарея подключена к аккумулятору через диод VD1. Этот диод необходим, поскольку он не позволяет аккумулятору разряжаться через солнечную батарею. Хотя ток разрядки невелик, через одну-две недели аккумулятор может существенно разрядиться. В то же время этот диод практически не влияет на процесс зарядки, поскольку номинальное напряжение солнечной батареи около 2,5 В. Зарядка аккумулятора возможна при выключенном фонаре. Для этого необходимо осветить солнечную батарею источником света — чем ярче освещение, тем больше зарядный ток. При среднем освещении ток зарядки не превысит нескольких миллиампер, поэтому перезарядки аккумулятора не произойдёт. Внешний вид фонаря показан на рис. 2.
Его можно использовать и как брелок для связки ключей.
понедельник, 6 апреля 2020 г.
воскресенье, 5 апреля 2020 г.
IP
<script language=JavaScript>function show_ipwhoisspd(){var obj = document.getElementById("show_ipwhoisspd");if (obj.style.display == "none") obj.style.display = "";else obj.style.display = "none";return false;}</script><a href="http://ip-whois.net/test-speed-internet/" title="скорость интернета" onClick="return show_ipwhoisspd()"><img src="http://ip-whois.net/img_ip1.php" border"0" alt="измерьте скорость интернета"></a><div id="show_ipwhoisspd" style="display:none; margin-left:0px; margin-right: 0px; margin-bottom: 0px; margin-top: 0px;"><a href="http://ip-whois.net/test-speed-internet/"><small>проверьте интернет скорость</small></a></div>
суббота, 4 апреля 2020 г.
пятница, 3 апреля 2020 г.
четверг, 2 апреля 2020 г.
азу
Одно из основных требований, предъявляемых к зарядному устройству (ЗУ), - это отсутствие перезаряда аккумуляторов, если ЗУ забыли вовремя выключить. Важно также, чтобы при отключении питающего сетевого напряжения 220 В/50 Гц, что не редкость у нас, аккумулятор не разрядился через элементы ЗУ. Предлагаемое устройство удовлетворяет этим требованиям.
Автоматическое зарядное устройство (ЗУ) позволяет заряжать от одного до четырех аккумуляторов. При подключении ЗУ к сети 220 В / 50 Гц с одним до четырех аккумуляторов потребляемый им от сети ток не изменяется. Принципиальная схема устройства показана на рисунке.
ЗУ содержит балластный конденсатор С1, мостовой выпрямитель VD1 и четыре светодиода VD2-VD5. Ток заряда конденсатора С1 в момент включения ЗУ в сеть ограничивается резистором R1. Резистор R2 разряжает конденсатор С1 после отключения ЗУ от сети. Ток заряда определяется емкостным сопротивлением конденсатора С1.
Достоинства ЗУ:
1. 3У позволяет заряжать аккумуляторы, не опасаясь перезаряда (владелец не определяет длительность времени заряда).
2. ЗУ позволяет одновременно заряжать разнотипные или отличающиеся по параметрам аккумуляторы (емкость аккумуляторов не должна быть меньше той, на которую рассчитывался зарядный ток). Аккумуляторы с большей емкостью просто будут заряжаться более длительное время, но никогда не перезарядятся.
Достоинства ЗУ:
1. 3У позволяет заряжать аккумуляторы, не опасаясь перезаряда (владелец не определяет длительность времени заряда).
2. ЗУ позволяет одновременно заряжать разнотипные или отличающиеся по параметрам аккумуляторы (емкость аккумуляторов не должна быть меньше той, на которую рассчитывался зарядный ток). Аккумуляторы с большей емкостью просто будут заряжаться более длительное время, но никогда не перезарядятся.
Светодиоды VD2-VD5 включены в схеме ЗУ в прямом направлении и, следовательно, будут светится, если параллельно им не вставлены аккумуляторы. Падение напряжения на светодиоде красного цвета свечения (например, АЛ307Б) в прямом направлении составляет 1,6 В, а у полностью заряженного аккумулятора - 1,5 В. Проведенный опыт показал, что при отключенном сетевом напряжении ток разряда аккумулятора через светодиод равен 1 мкА, поэтому нет необходимости устанавливать развязывающий диод последовательно с аккумулятором. Таким образом, в случае пропадания напряжения сети аккумулятор не будет разряжаться на светодиод, так как его напряжение ниже напряжения зажигания светодиода.
При включении напряжения питающей сети, аккумулятор имеет меньшее внутреннее сопротивление, чем светодиод, то ток пойдет через аккумулятор. Таким образом, аккумулятор шунтирует светодиод, поэтому он не светится. При емкости конденсатора С1 равной 0,5 мкФ величина зарядного тока составляет 35 мА.
Светодиоды необходимо выбрать такими, чтобы предельный прямой ток у них был больше величины максимального зарядного тока, определяемого величиной емкостного сопротивления конденсатора С1 при максимально допустимом сетевом напряжении равном 265 В. Например, использованные в данном ЗУ Светодиоды АЛ 106А-В имеют предельный постоянный ток 120 мА, а прямое напряжение не более 1,7 В. Так как вольт-амперные характеристики имеют большой разброс, то необходимо выбрать из нескольких светодиодов тот, который имеет меньшее прямое падение напряжения. Этот светодиод излучает инфракрасный свет, и, когда он работает, внутри виден красный огонек.
При необходимости величину зарядного тока можно изменить, для чего требуется пересчитать емкость конденсатора С1. Если нет светодиодов с подходящим прямым током, то можно поставить параллельно несколько однотипных, набрав необходимую величину прямого тока. Так как аккумуляторы имеют различную конструкцию (цилиндрические, дисковые), необходимо разработать конструкцию ЗУ применител
При включении напряжения питающей сети, аккумулятор имеет меньшее внутреннее сопротивление, чем светодиод, то ток пойдет через аккумулятор. Таким образом, аккумулятор шунтирует светодиод, поэтому он не светится. При емкости конденсатора С1 равной 0,5 мкФ величина зарядного тока составляет 35 мА.
Светодиоды необходимо выбрать такими, чтобы предельный прямой ток у них был больше величины максимального зарядного тока, определяемого величиной емкостного сопротивления конденсатора С1 при максимально допустимом сетевом напряжении равном 265 В. Например, использованные в данном ЗУ Светодиоды АЛ 106А-В имеют предельный постоянный ток 120 мА, а прямое напряжение не более 1,7 В. Так как вольт-амперные характеристики имеют большой разброс, то необходимо выбрать из нескольких светодиодов тот, который имеет меньшее прямое падение напряжения. Этот светодиод излучает инфракрасный свет, и, когда он работает, внутри виден красный огонек.
При необходимости величину зарядного тока можно изменить, для чего требуется пересчитать емкость конденсатора С1. Если нет светодиодов с подходящим прямым током, то можно поставить параллельно несколько однотипных, набрав необходимую величину прямого тока. Так как аккумуляторы имеют различную конструкцию (цилиндрические, дисковые), необходимо разработать конструкцию ЗУ применител
вторник, 31 марта 2020 г.
суббота, 28 марта 2020 г.
вторник, 24 марта 2020 г.
понедельник, 23 марта 2020 г.
пятница, 6 марта 2020 г.
вторник, 3 марта 2020 г.
понедельник, 2 марта 2020 г.
Led фонарик от 1,2 вольта
На очередной мужской праздник мне подарили походный набор инструментов, в котором был «сувенирный» фонарик с лампочкой накала, работающий от одной 1,5 вольтовой батарейки форм-фактора ААА. Толка от такого фонарика мало, т.к. он работает только от «свежей» батарейки и незначительный промежуток времени. Пришлось сделать миниатюрный блокинг-генератор, работающий до 0.85 вольт, чтобы он питал светодиод, вместо лампы накала.
Для сборки схемы понадобится практически любой набор деталей. Схему можно собрать как на NPN, так и на PNP транзисторе. При этом, нужно будет, всего лишь, поменять полярность диода, светодиода, конденсатора и источника питания. Транзистор подойдет любой маломощный, но желательно высокочастотный. Мне попался первый попавшийся (с распаиваемой платы) KSC1623. Диод желательно использовать быстрый, с малым падением напряжения. С той же платы, я выпаял диод SB01-05 в корпусе SOT23, у которого падение напряжения составило менее 0,4v. Конденсатор танталовый 22u 4v, от туда же. Светодиод взят с телефона, в котором была функция фонарика.
Для изготовления трансформатора взял ферритовое кольцо с энергосберегающей лампы. Обмотки выполнены проводом 0,5мм. Можно взять провод и меньшим диаметром, но тогда отвод сложно будет использовать как контакт для батарейки. Каждая из обмоток содержит по 10 витков, соединенных отводом или выпуском петельки. Печатную плату не разводил в программе, а закрасил ее перманентным маркером, места для травления проскоблил канцелярским ножом. Для травления хватило меньше столовой ложки перекиси.
После монтажа деталей на плате, запаял светодиод таким образом, чтобы можно было подпаять вместо постоянного резистора – переменный на 2k. При настройке, следует остановиться на положении переменного резистора, когда светодиод чуть притухает, а потребляемая мощность схемы падает в разы. Для своего случая данное сопротивление составило 510 Ом.
После припайки постоянного резистора, выгнул и запаял выводы светодиода таким образом, чтобы конструкция по габаритам была аналогичной конструкции держателя лампы накала фонарика.
Чтобы элементы схемы не контактировали с корпусом фонарика, торец платы и трансформатора затянул в кольцо из термоусадки.
Привожу для примера сравнительную фотографию, где в фонарике до переделки стояла лампочка накала, запитанная от только что распакованной батарейки (с напряжением 1,68v), и где после переделки, в фонарике стоит светодиод, питающийся через блокинг-генератор, от «отжившей свое» батарейки (с напряжением 1,15v). Как можно заметить, светодиод, даже в этом случае, светит ярче лампочки накала. После переделки, светодиод фонарика светит отлично не только от 1,5 вольт, но и от 1,2 вольт, и даже, вплоть, до 0,85 вольт.
